產品展示

球籠式萬向聯軸機特點

QWL型球籠式萬向聯軸機基本參數和主要尺寸

QWL型球籠式萬向聯軸器基本參數和主要尺寸

QWL型球籠式萬向聯軸器

QWL型球籠式萬向聯軸器基本參數和主要尺寸（GB/T7549-87）/mm

型號	公稱轉矩 T_n /N·m	許用最大軸傾角 β_ax/(°)		軸孔直徑 d(H7)	軸孔長度 L		D	L₀ min		總長伸縮量 △L₀	A	D₁	D₂	D₃	D₄	螺栓 d₁	轉動慣量I/kg·m²				質量m/kg
																	L₀ min		L₀每增長100		L₀ min		L₀每增長100
		靜止時	工作時		Y	J		通軸	焊接軸								通軸	焊接軸	通軸	焊接軸	通軸	焊接軸	通軸	焊接軸
QWL1	180	16	14	25	62	44	85	284	392	24	48	55	20	50	66	M8	0.0019	0.00216	0.0001	0.00029	3.94	4.68	0.25	0.55
				28
				30	82	60
				32
				35
QWL2	355	16	14	32	82	60	100	394	478	32	56	66	30	50	80	M8	0.00511	0.00535	0.0006	0.00029	7.21	7.92	0.56	0.55
				35
				38	112	84
				40
				45
QWL3	800	18	16	45	112	84	130	443	561	40	68	90	31.5	60	106	M10	0.01899	0.01964	0.00008	0.00052	14.69	19.02	0.61	0.68
				48
				50
				55
				56
				60	142	107
				63
				65
				70
QWL4	1400	18	16	55	112	84	150	537	643	48	80	105	44.5	76	124	M12	0.04438	0.04638	0.00029	0.00111	25.06	27.42	1.19	0.88
				56
				60	142	107
				63
				65
				70
				71
				75
QWL5	2240	18	16	63	142	107	175	574	714	54	92	120	50	89	140	M16	0.11238	0.11663	0.00048	0.00183	36.32	40.17	1.54	1.04
				65
				70
				71
				75
				80	172	132
				85
				90
QWL6	3150	18	16	71	142	107	200	675	805	54	103	140	57.5	102	159	M12	0.21635	0.2236	0.00084	0.00328	55.11	59.95	2.04	1.04
				75
				80	172	132
				85
				90
				95
				100	212	167
				110
QWL7	4500	18	16	80	172	132	220	701	840	54	110	160	63	102	180	M12	0.348	0.3555	0.00122	0.00328	72.34	77.54	2.45	1.42
				85
				90
				95
				100	212	167
				110
				120
QWL8	6300	20	18	90	172	132	245	710	910	60	124	180	76	14	197	M16	0.584	0.618	0.00257	0.01138	96.92	109.97	3.56	2.6
				95
				100	212	167
				110
				120
				125
				130	252	202
				140
QWL9	10000	20	18	100	212	167	275	842	1065	70	173	205	81	140	226	M16	1.26225	1.298	0.00331	0.01138	148.36	162.84	4.04	2.6
				110
				120
				125
				130	252	202
				140
				150
				160	302	242

注：1.公稱轉矩為轉速n=100r/min、0°軸傾角時的計算值，不同轉速、傾角下的轉矩按圖選用。

2.在起動、制動時產生的短時過載轉矩[T_max]=3T_n，時間不得超過15s。

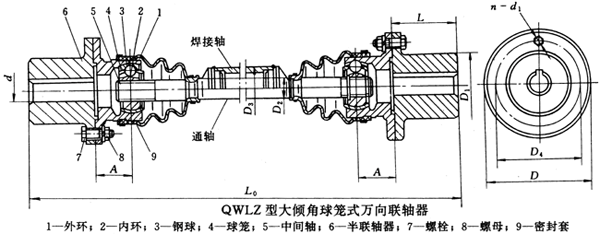

QWLZ型大傾角球籠式萬向聯軸機基本參數和主要尺寸

QWLZ型大傾角球籠式萬向聯軸器基本參數和主要尺寸

QWLZ型大傾角球籠式萬向聯軸器

QWLZ型大傾角球籠式萬向聯軸器基本參數和主要尺寸（JB/T6140-92）/mm

型號	公稱轉矩 T_n/N·m	許用最大軸傾角β_max/(°)		軸孔直徑 d(H7)	軸孔長度 L		D	L₀min		總長伸縮量△L₀		A	D₁	D₂	D₃	D₄
										≤150	＞150～250
		靜止時	工作時		Y	J		通軸	焊接軸
QWLZ1	180	35	25	25	62	44	118	328	633	±10	+10 -5	40	70	20	50	94
				28
				30	82	60
				32
				35
				38	112	84
				40
				45
QWLZ2	355	35	25	32	82	60	136	410	670	±10	+10 -5	46	80	30	50	108
				35
				38	112	84
				40
				45
				50
QWLZ3	800	35	25	45	112	84	179	543	823	±10	±10	55	110	31.5	60	145
				48
				50
				55
				56
				60	142	107
				63
				65
				70
QWLZ4	1400	35	25	55	112	84	192	643	953	±10	±10	76	125	44.5	76	160
				56
				60	142	107
				63
				65
				70
				71
				75
				80	172	132
QWLZ5	2240	35	25	63	142	107	215	684	1099	±10	±15	83	140	50	89	178
				65
				70
				71
				75
				80	172	132
				85
				90
QWLZ6	3150	35	25	71	142	107	250	754	1119	±10	±15	95	160	57.5	102	205
				75
				80	172	132
				85
				90
				95
				100	212	167
QWLZ7	4500	35	25	80	172	132	265	844	1169	±10	±15	105	175	63	102	220
				85
				90
				95
				100	212	167
				110

型號	螺栓n-d₁	轉動慣量I/kg·m²				質量m/kg
		L₀min		L₀每增長100		L₀min		L₀每增長100
		通軸	焊接軸	通軸	焊接軸	通軸	焊接軸	通軸	焊接軸
QWLZ1	6-M10	0.0073	0.008	0.00002	0.00024	8.4	12.2	0.31	0.49







QWLZ2	6-M12	0.0171	0.0178	0.00004	0.00024	13.3	14.7	0.43	0.49





QWLZ3	6-M14	0.0636	0.0652	0.00014	0.00053	30.8	33.5	0.81	0.75








QWLZ4	6-M14	0.112	0.12	0.00048	0.00213	43	51.8	1.54	1.34








QWLZ5	12-M16	0.22	0.241	0.0007	0.00445	62.7	74.7	1.86	2.26







QWLZ6	12-M18	0.586	0.603	0.00138	0.00445	93.6	104	2.6	2.26






QWLZ7	12-M20	0.851	0.893	0.00185	0.0135	125	143	3.02	3.2

注：1.公稱轉矩為轉速n=100r/min，β=0°軸傾角時計算值。

2.在起動、制動時產生的短時過載轉矩允許值[T_max]=3T_n，時間不超過5s。

球籠式萬向聯軸機實體模型
