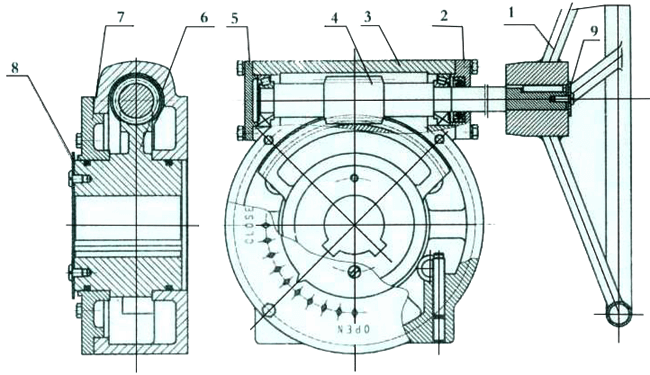

XGJ系列含軸承單級閥門減速器結構簡介及外形安裝尺寸
XGJ系列含軸承單級閥門減速器
XGJ系列含軸承單級閥門減速器
9
小檔圈
1
45GB699-88

8
指示盤
1
Q235A GB700-88
鋁板
7
大蓋
1
HT200GB9439-88
WCB GB12229-88
6
蝸輪
1
QT500-7GB1348-88

5
左端蓋
3
GT200GB9439-88
WCB GB12229-88
4
蝸桿
3
45GB699-88

3
殼體
1
HT200GB9439-88
WCB GB12229-88
2
右端蓋
1
HT200GB9439-88
WCB GB12229-88
1
手輪
1
HT200GB9439-88
WCB GB12229-88
序號
名稱
數量
材料
可選材料

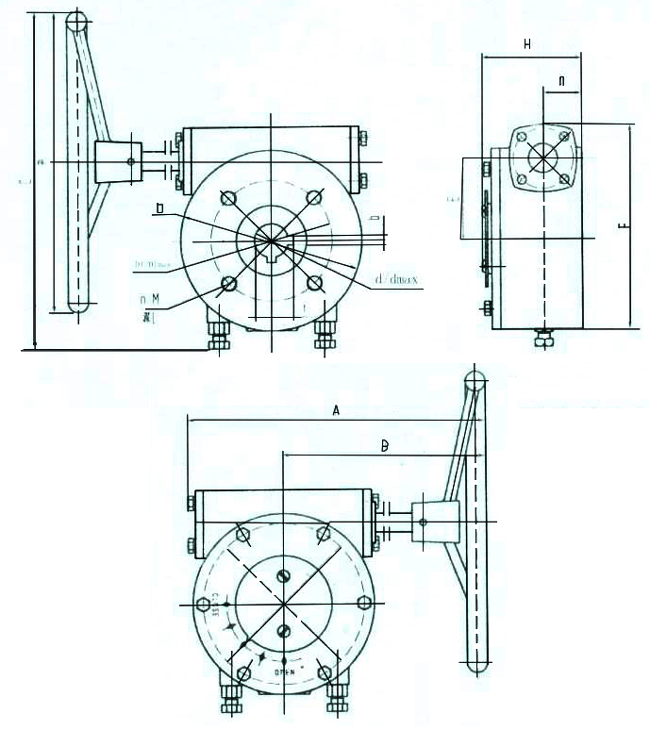

XGJ系列含軸承閥門減速器尺寸表
XGJ系列含軸承單級閥門減速器
型號
適用通徑ND
d
dmax
b
t+0.2
D
D1
D1max
n-M×L
A
B
C
E
F
H
h
φ
輸出扭矩NM
重理kg
XGJ30
200
22.2
30
5
24.5
142
89
120
14-M12×15
341
254
312
63
195
90
37
300
1000
13
250
28.6
8
31.9
XGJ50
300～350
31.8
45
8
35.0
180
108
140
14-12×18
346
254
335
80
220
101
38.5
300
1400
17
XGJ80
400
33.3
78
10
36.6
225
158.75
200
14-M16×26
470
342
467
120
310
120
55
400
2500
38
450
38.1
41.5
XGJ70
500
41.3
84
10
44.6
55.1
260
165
216
14-M18×25
558
428
610
126
296
120
52
705
4500
45
600
50.8
16
14-M20×25
資料整理中

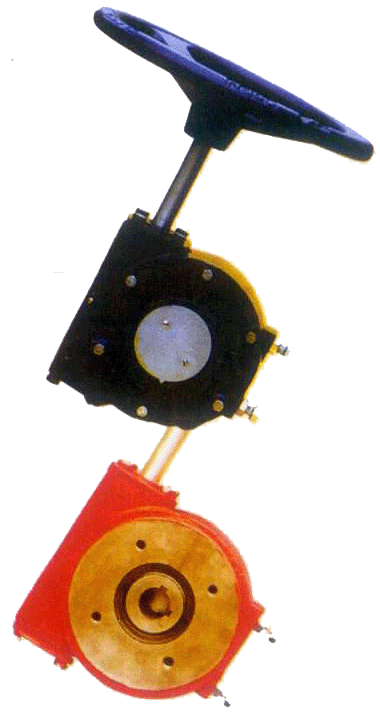

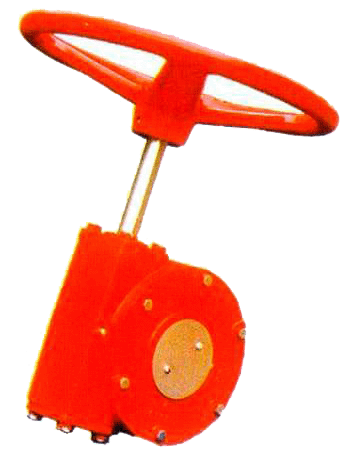

   XGJ系列含軸承單級閥門減速器
   主要用途：
   適用于旋轉90°開啟的小型蝶閥、球閥、旋塞閥。
   結構特點：
  1、體積小，在蝸桿兩端安裝了軸承，承受轉矩大，機械效率高，效率比XJ系列提高了10%-20%。
  2、結構簡單，零件少，操作方便。
  3、裝有限位螺釘可在全開OPEN全閉CLOSE兩個位置上±5°調整。
  4、蝸輪副自鎖，操作簡單。
  5、開關指示牌直接在蝸輪上連接，指示準確直觀。
  6、產品出廠時裝有專用潤滑脂，外殼密填充，防水，等級為IP65。
  安裝程序
  1、首先檢查蝸輪軸內孔、鍵槽、裝置殼體法蘭盤與閥桿軸、鍵、閥體安裝法蘭盤是否相符。
  2、查檢無誤裝本裝置裝于閥門上。
  3、轉動裝置上的手輪，調整限位螺釘，使指示盤上的指示針能在全關時指向CLOSE，全開時指向OPEN。
   維修保養
   1、不得在超越本裝置額定工況的條件下使用。
   2、每兩年定期檢查裝置潤滑情況。
    XGJ系列含軸承閥門減速器技術參數
XGJ系列含軸承閥門減速器主要件明細表
型號
XGJ30
XGJ50
XGJ80
XGJ70
速比
30：1
50：1
80：1
70：1
最大行程
90°
90°
90°
90°
限位調整
±5°
±5°
±5°
±5°
額定輸入
110
105
125
240
額定輸出
1000
1400
4500
2500
效率%
30.3
26.6
26.7
25
