德州金展減速機有限公司
Dezhou Jinzhan reducer Co. Ltd.

產品展示

產品特點:
調速比大
無物理芯軸結構
低速大扭矩
設計組合能力強
停車可調速
一、DMB系列無級變速器型號規格有：
DMB02  DMB04    DMB07  DMB15等四種機型號
根據不同的機型號可分別配置不同的電機功率0.12-1.5kw
二、機型表示方法

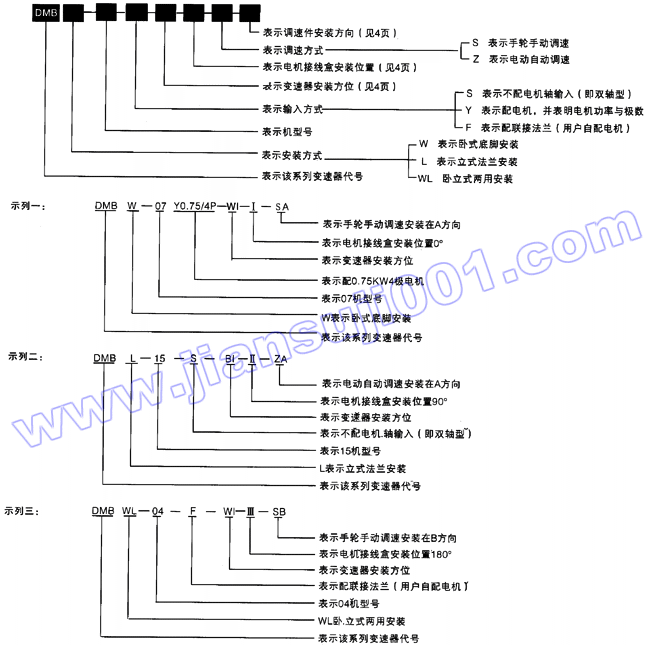

DBM減速機型號表示方法

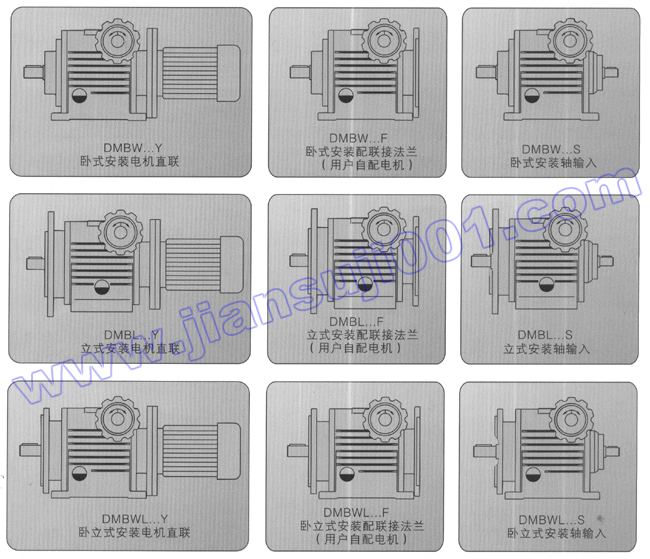

DMB系列無級變速器有以下結構形式

DMB無級減速機結構形式圖

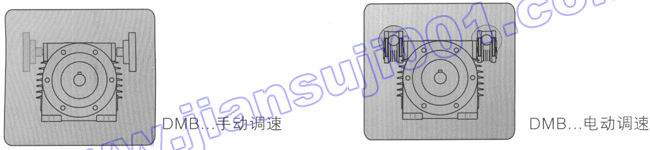

DMB型無級變速器調速結構有以下形式：

DMB減速機調速結構圖

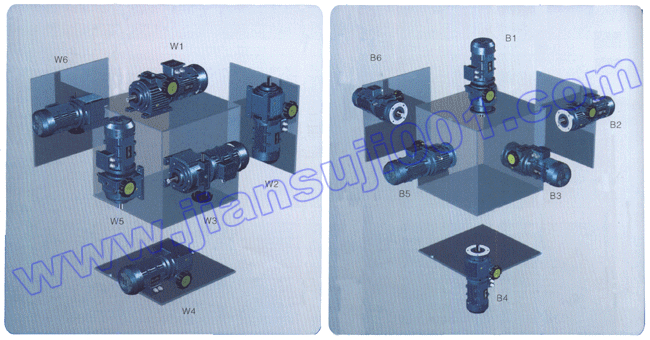

DMB系列臥式無級變速器安裝方位：               DMB系列立式無級變速器安裝方位：

DMB系列無級變速器安裝方位圖

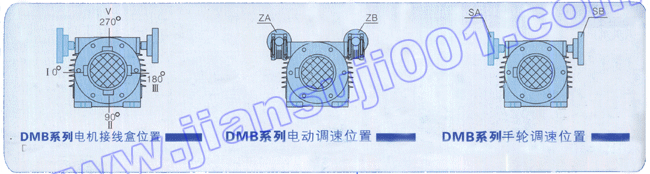

DMB系列接線合位置及調速件安裝位置

DMB系列無級變速器接線盒位置及調速安裝位置

一：選型步驟：
①被驅動設備的需用扭矩n.m
②考慮被驅動設備的負載系
③確認輸入方式，如電機直聯確認電機功率與轉數r/minr。
④變速器輸出轉數r/min
⑤確認調速方式：手動或電動
⑥確認安裝方式
⑦校對輸出轉數與扭矩的關系
⑧最后確認整機機型號
二：選型舉例：
例一：被驅動設備的輸出轉數n2在400r/min需要的扭矩T1=12N·m每天工作12小時；一般沖擊；要求配電機n1=1450r/min;立式安裝；手動調速；從電機風罩方向盾，手輪在左邊，接線盒位置在0°求配置功率與機型號的選擇；
根據該設備的工作負荷（查第6頁），選Fs=1.25，輸出轉矩T2=T1×Fs=12×1.25=15N·m，輸出轉數在400r/min時的需用轉矩15N·m（此時應注意輸出轉矩與輸出轉數的變化關系，輸出轉矩隨著輸出轉數的變化而變化，而最低與最高的輸出轉矩查第7頁機械特性示意圖）查DMB基本型的傳動能力表，選機型號07型，電機功率選0.75kw。
確認機型號：DMB07-Y0.75/4P-B2-1-SA
例二：被驅動設備的實際輸出轉數要求n2=60～700r/min,每天工作8小時；工作平穩無沖擊；臥式安裝；不配電機；軸輸入；電動調速；從電機風罩方向看；調速器裝在右邊，接線盒位置要求在180°，輸入功率要求1.5kw，輸入轉數n1=1200r/min，求；低速與高速時的輸出轉矩T2值及機型號的選擇。
查DMB基本型的傳動能力表與機械特性示意圖（第7頁），輸出轉數在60r/min時的輪子出轉矩T2=40N·m輸出轉速在700r/min時的輸出轉矩T2=12.5N·m
確認機型號：DMBX15-S-W1-Ⅲ-ZB
式中：n1=輸入轉數r/min  n2=輸出轉數r/min  T1=被驅動設備的需用轉矩N·m   T2、變速器輸出轉矩N·m   Fs=工作負荷系數
DMB系列無級變速器的潤滑：
1、在出廠前已加入潤滑油（牽引液）油量不能低于油標中心線，潤滑方式采用飛濺潤滑。
2、潤滑油（牽引液）牌號ub-3
3、更換周期，第一次在500小時后更換，以后按工作情況每隔1000-2000小時更換一次，在惡劣的環境使用下應縮短更換周期。

DMB系列無級變速器的工作負荷系數Fs

原方機種類
工作時間
負荷性質
均勻負載U
中等沖擊M
強烈沖擊H
電機驅動
4小時/每天
1.00
(1.00)
1.00
(1.25)
1.25
(1.5)
4-12小時/每天
1.00
(1.25)
1.25
(1.5)
1.5
(1.75)
12-24/每天
1.25
(1.5)
1.5
(1.75)
1.75
(2.00)
注：起動、停止頻繁，每小時超過10次請選括弧中數值。
應用到給出尺寸公差值
名稱
公稱尺寸
名稱
中心
Ⅵ200
0.30mm
輸出法蘭臺階
內臺階
H7
外臺階
H6
軸伸直徑
≤50mm
k6
軸伸中心孔C型
公稱尺寸
GC145-85
＞13-16mm
M5
＞16-21mm
M6
＞21-24mm
M8
＞24-30mm
M10
重量表
型號
重量kg
不帶電機
帶電機
DMB02


DMB04


DMB07


DMB15


一、安裝使用
1、本系列變速器允許連續工作，同時允許正反車運轉。
2、不帶電機的變速器，額定輸入轉數達1800r/min為宜，不宜過高。
3、本系列變速器可在室內外各種場合使用。在室外使用時必須加防護罩，環境溫度可在-10℃-40℃范圍內使用。
4、在安裝時，應校準變速器與聯接件的軸心線，水平度極相關部位，安裝時必須牢固，可靠。然后用手試轉，必須靈活無卡滯現象。
5、本系列變速器輸入，輸出軸在安裝聯軸器，鏈輪，皮帶輪等聯接件時，不允許采用錘擊方法，需用軸端螺孔聯接件輕，慢壓入。
二、安全操作提醒
1、在安裝前，要詳細閱讀了角樣本中有關結構，傳動原理與技術數據，在開機前必須要檢查電源，潤滑，緊固件是否松動等情況，確認無誤后才合閘試轉。在試轉無誤后才可以進行正常運轉。
2、本系列變速器不具備自瑣功能。
3、在運轉中不要將手伸進轉動部位。以免造成觸電，受傷，引發火災或設備受損。
4、在檢修時，拆下的安全罩勿忘蓋好，切不可在沒蓋好情況下進行開始運轉。
5、當需要測定電機的電壓，絕緣電阻，電流時千萬要小心，以免觸電。對防爆電機需要測定有關數據應確定好周圍有沒有瓦斯及其它爆炸性氣體，然后在作業。
DMB無級變速器機械特性曲線示意圖

DMB無級變速器機械特性曲線示意圖

DMB無級變速器基李型的輸出轉數與調速比
輸出轉數
當電機輸入轉數為4p(1450r/min)時輸出轉數=50～1000r/min
當電機輸入轉數為6P（960r/min）其輸出轉數=35～700r/min
調速比
Rb=20
     DMB無級變速器基本型傳動能力表

機型號
DMB02
DMB04
DMB07
DMB15
輸
入
轉
數
為
1450
r/min
電機功率（kw）
T2
輸
出
轉
矩
N.m
0.12
0.18
0.25
0.37
0.55
0.75
1.10
1.50
輸出轉數為1000r/min時
0.8
1.0
1.6
2.0
3.5
4.0
7.0
8.0
輸出轉數為750r/min時
1.2
1.5
2.5
3.0
5.5
6.0
11
12
輸出轉數為500r/min時
1.8
2.5
3.6
5.0
8.0
10
16
20
輸出轉數為350r/min時
2.6
3.5
5.0
7.0
11
14
23
28
輸出轉數為200r/min時
4.0
5.0
8.0
10.0
18
21
36
43
輸出轉數為100r/min時
4.5
5.5
8.0
10.0
19
23
38
45
輸出轉數為50r/min時
5.0
6.0
10
12
20
24
40
50



機型號
DMB02
DMB04
DMB07
DMB15
輸
入
轉
數
為
960
r/min
電機功率（kw）
T2
輸
出
轉
矩
N.m


0.18
0.25
0.37
0.55
0.75
1.10
輸出轉數為700r/min時


2.6
3.1
3.7
4.2
12.0
13.0
輸出轉數為550r/min時


3.3
4.8
7.0
8.0
15
19
輸出轉數為450r/min時


4.5
6.5
8.5
10.5
18
22
輸出轉數為350r/min時


5.0
7.0
11
14
23
28
輸出轉數為250r/min時


7.0
9.0
15
18
32
39
輸出轉數為150r/min時


7.5
9.5
17
20
36
43
輸出轉數為35r/min時


10
12
20
24
40
50

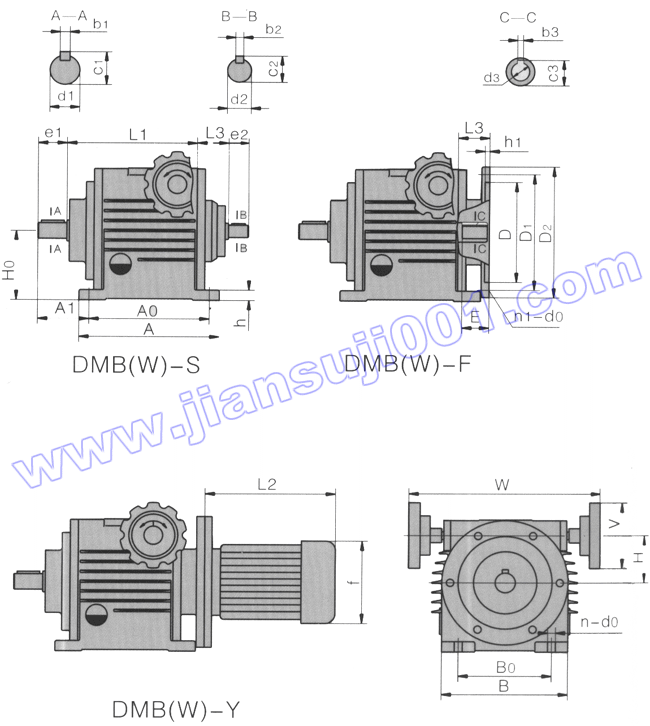

      DMBW-臥式變速器外型及安裝尺寸

DMBW-臥式變速器外型及安裝尺寸

DMBW-臥式變速器外型及安裝尺寸
機型號
外型尺寸
輸出軸
輸入軸
A
B
H
V
W
L1
L3
h
L2
f
e1
d1js6
c1
b1
e2
d2js6
c2
b2
DMB-02
190
140
60
85
260
187
30
14
詳見
電機
一覽表
30
19
22
6
25
14
16
5
DMB-04
205
160
60
270
205
36
14
35
19
22
6
30
14
16
5
DMB-07
210
190
71
110
305
212
48
16
40
24
27
8
30
19
22
6
DMB15
240
210
84
315
232
44
18
50
28
31
8
40
24
27
8



機型號
聯接法蘭
安裝尺寸
E
h1
D
D1
D2
d3h7
c3
b3
n1-d0
H0
A1
A0
B0
n-d0
DMB-02
25
4
95
115
140
11
13
4
4～10
75
76
160
105
4～10
DMB-04
32
5
110
130
160
14
16
5
4～10
90
83
175
120
4～12
DMB-07
42
5
130
165
200
19
22
6
4～12
106
90
180
145
4～12
DMB15
52
5
130
165
200
24
27
8
4～12
125
105
200
160
4～15

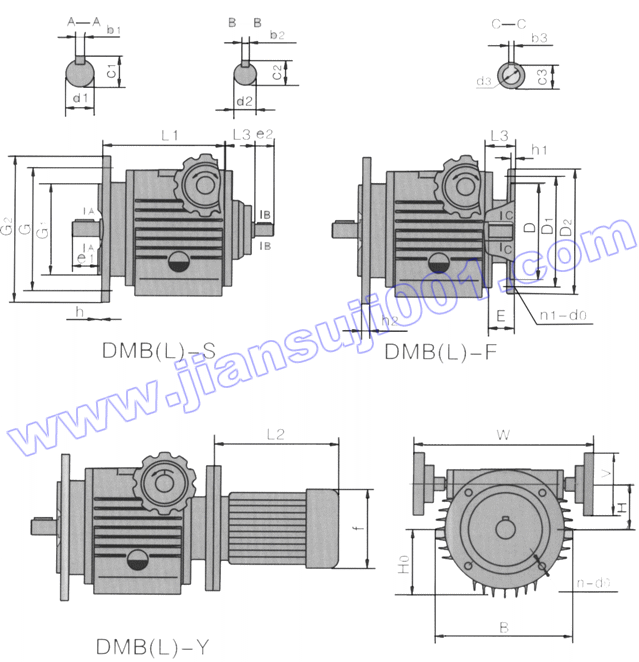

      DMBL-立式變速器外型及安裝尺寸

DMBL-立式變速器外型及安裝尺寸圖

DMBL-立式變速器外型及安裝尺寸
機型號
外型尺寸
輸出軸
輸入軸
B0
H0
H
V
W
L1
L3
h2
L2
f
e1
d1js6
c1
b1
e2
d2js6
c2
b2
DMB-02
170
85
60
85
260
187
30
10
詳見
電機
一覽表
30
19
22
6
25
14
16
5
DMB-04
190
95
60
270
205
36
12
35
19
22
6
30
14
16
5
DMB-07
220
110
71
110
305
212
48
12
40
24
27
8
30
19
22
6
DMB15
240
120
84
315
232
44
14
50
28
31
8
40
24
27
8

機型號
聯接法蘭
安裝尺寸
E
h1
D
D1
D2
d3h7
c3
b3
n1-d0
h
G1
G
G2
n-d0
DMB-02
25
4
95
115
140
11
13
4
4～10
3
110
130
160
4～10
DMB-04
32
5
110
130
160
14
16.3
5
4～10
3.5
110
130
160
4～12
DMB-07
42
5
130
165
200
19
21.8
6
4～12
3.5
130
165
200
4～12
DMB15
52
5
130
165
200
24
27.3
8
4～12
4
130
165
200
4～15
180
215
250
4～15
