直齒及斜齒錐齒輪基本齒廓（GB12369-90）
本標準參照采用ISO 677-1976（E）《通用及重型機械用直齒錐齒輪——基本齒條》。
1主題內容與適用范圍
本標準規定了直齒及斜齒錐齒輪基本齒廓的形狀及尺寸特征。
本標準適用于大端端面模數m≥1mm的下列直齒、斜齒錐齒輪：
a.通用與重型機械用的直齒及斜齒錐齒輪。
b.齒高沿齒線方向收縮、頂隙相等的錐齒輪副。
c.加工方法為用產形齒面為平面的展成法切削或磨削。
2引用標準
GB 3374齒輪基本術語
GB12370錐齒輪和準雙曲面齒輪術語
GB2821齒輪幾何要素代號
3基本齒廓及基尺寸參數

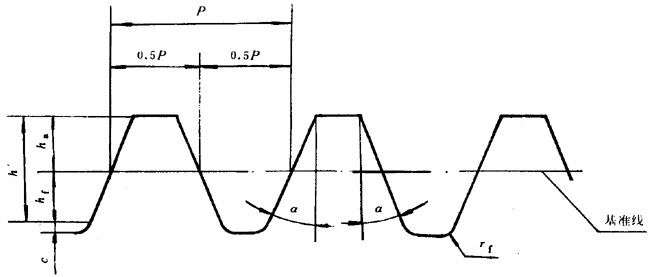

3.1基本齒廓如下圖所示，與齒高有關的各參數為大端法面值，在工作高度部分的齒形是直線。
直齒及斜齒錐齒輪基本齒廓
3.2齒形角α=20°，為齒面法截面值。除齒形角外，其它參數均用法面模數mn表示。
3.3齒頂高ha=mn。
3.4工作高度h′=2mn。
3.5齒距，為大端端面基準線上的距離。β為螺旋角。
3.6大端端面基準線上的齒厚和齒槽寬相等。
3.7頂隙c=0.2mn。
3.8齒根圓角半徑rf=0.3mn
3.9根據需要，齒廓可以修緣。
